Декодер MP3 JQ6500 (Код: 20003512)

Хиты: 546

ОПИСАНИЕ

Основные характеристики модуля:

подключение динамической головки 8 Ом 3 Вт

Допустимые частоты дискретизации 8/11.025/12/16/22.05/24/32/44.1/48кГц;
Имеется возможность подключения до 5 кнопок для запуска воспроизведения звуковых файлов;
30 уровней регулировки громкости;
Возможность управления от микроконтроллера по асинхронному последовательному интерфейсу USART (UART, RS-232);
Возможность управления режимами воспроизведения с помощью набора подключаемых резисторов;
Напряжение питания от 3,5 до 5 В. Оптимальное напряжение 4,2В.(при питании от 5в, можно подключить через диод, для уменьшения напряжения питания)

В режиме ожидания плеер потребляет примерно 16 мА, тогда как при воспроизведении в зависимости от установленной громкости (декларируется 30 ступеней) и материала потребляемый ток легко уходит за 100 мА.

При подключении модуля к компьютеру появляется устройство CD-ROM. на котором находится программа MusicDownload.exe, для записи звуковых файлов в модуль.

Никаких программаторов и дополнительный устройств не требуется

MusicDownload.exe программа для записи загрузки файлов mp3 wav в модуль jq6500

режимы воспроизведения

Переключение треков в любой момент
Воспроизведение одного трека без возможности включить другой до окончания первого
Воспроизведение одного трека по кругу, пока нажата и удерживается кнопка воспроизведения (в том числе и K1 — K5), и воспроизведение до конца и остановка, когда кнопка воспроизведения отпущена
Воспроизведение только при нажатой и удерживаемой кнопке воспроизведения (в том числе K1 — K5)

Первые 5 файлов могут быть воспроизведены с помощью K1-5 горячих клавиш, дополнительные файлы могут быть доступны только с NXT / PRV.

PIN-код функции
K1 Hotkey играть 1-ый файл
K2 Hotkey играть 2-й файл
K3 Hotkey играть 3-й файл
K4 Hotkey играть 4-ый файл
K5 Hotkey играть 5-файл
NXT/VOL+ Нажмите, чтобы воспроизвести следующий файл; Удерживайте нажатой кнопку, чтобы увеличить громкость.
PRV/VOL- Нажмите для воспроизведения предыдущего файла; Удерживайте нажатой кнопку, чтобы уменьшить громкость.
PL/PAUSE Приостанавливает или возобновляет воспроизведения текущего файла.
SRC Изменяет источник файла, из памяти на борту на SD-карту (только 28p модель). Обратите внимание, что исходные значения по умолчанию на SD-карту, если она вставлена, если не будет падать-обратно к памяти на борту.

Пины SPK+ и SPK- служат для подключения динамика сопротивлением 8 Ом без дополнительного усилителя. это левый канал моно, а для стерео служат выходы DAC-L и DAC-R (левый и правый каналы), которые следует использовать с внешним стерео усилителем.

Выводы Pl/Pause, Next/V+ и Pr/V- предоставляют базовое управление воспроизведением. Именно: воспроизведение/пауза, следующий трек (увеличение громкости), предыдущий трек (уменьшение громкости).

При этом воспроизведение/пауза переключается последовательным кратковременным соединением с землей, тогда как комбинация переключения трека и громкости использует два типа «нажатия» — короткое и длинное.


2. Простое управление с ADKEY

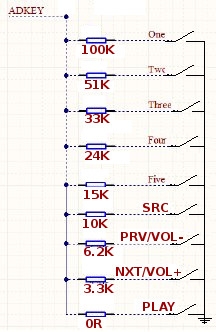

ADKEY позволяет соединение ряда кнопок с одного вывода, используя компоновку делителя резистора, как показано на рисунке
простое соединение без резисторов на корпус судя по схеме, дает возможность выполнить команду [play]

ADKEY Pinout JQ6500




Выбор режима воспроизведения осуществляется с помощью выбора резистора, путем размещения резистора
PLAY MODE Режим Резистор(на плате отсутствует маркировка R8)

51k однократное проигрывание без прерывания пока не закончится, следующим треком
33k проигрывание с прерыванием на следующий трек
24k проигрывание пока удерживается кнопка

Цена: 400 руб.
Количество:
